「パース定規（2点透視）」
パース定規（2点透視）
2点透視を使用すると、物体を斜めから見たような、立体感を強調した絵が描けます。
建物の外観、部屋の中、自動車などの乗り物を描く時に便利です。
編集方法
定規ウィンドウ の定規編集ツールアイコン(
)をクリックで定規を編集します。
定規を編集するには以下の方法があります。
- 1.マウス操作
- 2.オプションウィンドウからの設定
- 3.[定規のプロパティ]ダイアログボックスからの設定

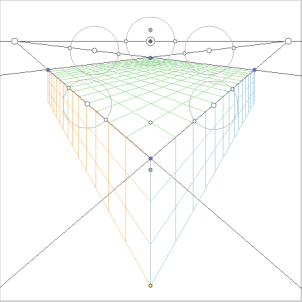

1.マウス操作
各操作点をドラッグすることでパースの形を変更します。

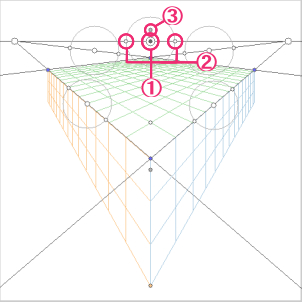

アイレベル
水平線（地平線）であり、絵を描くときに対象を見る人の目の高さ、またはカメラの高さを表します。
1.定規の移動
ドラッグで定規全体を移動します。
2.定規の回転
ドラッグで定規全体を回転します。
3.水平線の移動
ドラッグすると地表を基準に上下します。

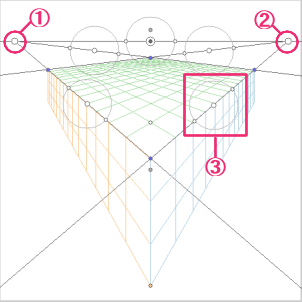

消失点
対象物の奥行きの線（パースライン）が水平線で見えなくなる点のことを表します。
ドラッグで移動します。
1.消失点1
水平線上のみ移動します。
2.消失点2
水平線上のみ移動します。
3.パースライン操作
パースラインを操作し、消失点を移動します。 消失点の位置を決める場合に便利です。
パースラインを移動します。
パースラインを回転します。

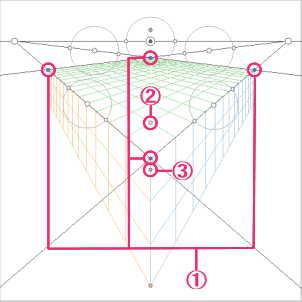

床
消失点から伸びるパースライン間のグリッド線を表します。
1.床の移動
床の移動方法は以下の種類があります。
| ドラッグ | 任意の位置に移動します。 他の床操作点や消失点も連動します。 |
|---|---|
| Shift + ドラッグ | 水平線に対し、水平と垂直に移動します。 |
| Ctrl + ドラッグ | 消失点を固定して任意の位置に移動します。 |
| Alt + ドラッグ | 操作点を通るどちらかのパースラインに沿って移動します。 |
2.グリッド線の間隔
グリッド線の間隔を変更します。
3.地表の移動
ドラッグすると水平線を基準に上下します。

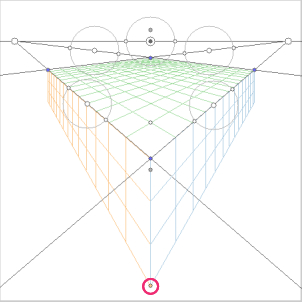

壁
床から水平線に対し垂直に伸びるグリッド線のことを表します。 消失点1に伸びる壁を壁1とし、消失点2に伸びる壁を壁2と表します。
ドラッグすると任意の位置に移動します。
2.オプションウィンドウからの設定
角度
円の中をドラッグすることで定規の回転角度を設定します。 Shift キーを押しながらドラッグすると、15度刻みで回転できます。
不透明度
トラックバーをドラッグすることで定規の不透明度を変更します。
高さを固定
壁の高さを遠近感を考慮して移動できます。

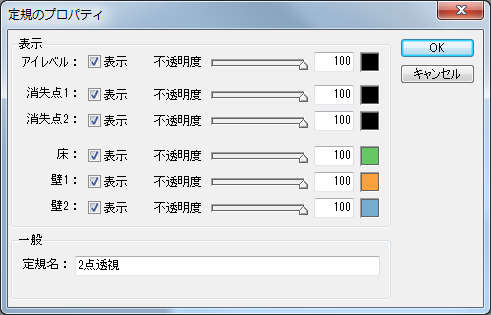

3.[定規のプロパティ]ダイアログからの設定
[OK]ボタンで現在の設定を定規に適応してダイアログを閉じます。 [キャンセル]で変更した設定を適用せずにダイアログを閉じます。
表示
操作点とラインの表示を設定します。
不透明度
トラックバーをドラッグまたは数値入力することで、各操作点とラインの不透明度を設定します。
定規の色
クリックすると [カラーピッカー]ダイアログ を表示し、ラインの色を設定します。
定規名
定規の名前を設定します。
スナップ
水平線に対し垂直、消失点1、消失点2の3方向にスナップします。
定規ウィンドウ のスナップボタンが有効(
)になっている場合、定規へスナップします。
パース定規へのスナップは以下のツールが有効です。
- ブラシ系ツール（描画方法が楕円描画以外）
- 図形塗りつぶしツール（楕円塗りつぶし、自由塗りつぶし以外）
- 選択ツール（楕円選択、自由選択以外）
- 消失点1
- 消失点2
- 消失点1
- 水平線に対し垂直
- 消失点2
- 水平線に対し垂直
スナップ先を固定
定規ウィンドウのスナップ先固定ボタンを有効にすると、スナップする方向を限定します。

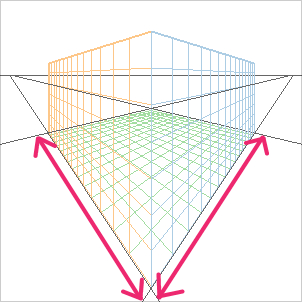

1.床に固定
スナップ方向を、以下の2方向に限定します。

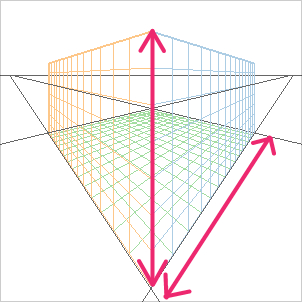

2.壁1に固定
スナップ方向を、以下の2方向に限定します。
3.壁2に固定
スナップ方向を、以下の2方向に限定します。
